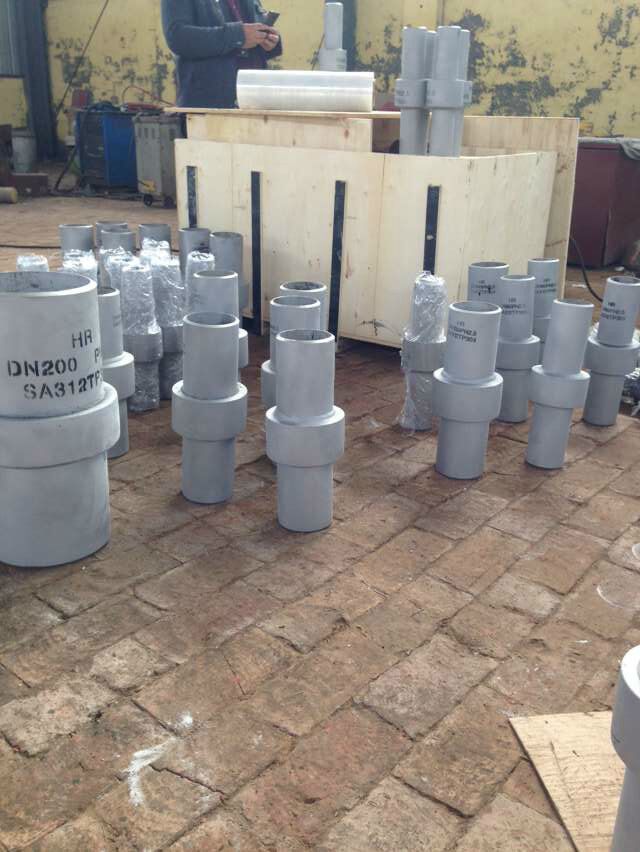

絕緣接頭是新一代開發的產品 解決舊絕緣法蘭的使用問題。它是用于鋼質管道陰極保護系統的必要壓力元件，廣泛適用于鋼質管道陰極保護系統。我公司的絕緣接頭采用基于參照國外最新產品結構，克服不足的剛性問題，設計獨特，不容易泄漏，能埋在地下，使用壽命短，絕緣接頭等實現了埋件免維護功能，允許使用壽命匹配的管道。
技術特點：
尺寸：1“~ 64”
壓力等級：
使用壽命：同管道的使用壽命
環境溫度：30°C～90°
適用介質：油、氣、水、化工原料、礦物泥漿
質量要求：
絕緣電阻值≥10mΩ@ DC 1000 V，最大電壓：≥
絕緣強度：無擊穿或飛弧一分鐘
水壓試驗壓力：設計壓力的1.5倍
氣密性試驗壓力等于設計壓力
非破壞性測試：所有的對接連接器100%線按JB4730-94檢測；其他壓力焊接
磁粉檢測焊縫。
槽：采用API 5L標準
質量要求：
本產品采用的材料滿足以下要求
絕緣材料：高強度環氧樹脂與玻璃纖維層復合材料
彎曲強度：縱向≥390MPa側方向≥
拉伸強度：縱向≥340MPa側方向≥
抗壓強度：≥390MPa吸水≤
在電阻≥5x108Ω擊穿電阻≥35kV水
組件：16Mn鋼
短管20 # 16Mn gb8163-99 X70管線鋼X65 X56 spec.5l X46級
密封材料：O形或U形密封圈：氟橡膠，經基丁二烯橡膠，根據
內襯材料：冷固樹脂
絕緣漆：進口液體環氧樹脂
防腐蝕絕緣材料：雙組分無溶劑環氧涂料、防腐熱收縮套管
